XXpol 2x(1710-2170)MHz 16.5/16.5dBi

Espesifikasyon elektrik(BASTA12.0)

Gamme frekans (MHz)

2×(1710-2170)(B1,B2)

Sou-ranje frekans (MHz)

1710-1880

1850-1990

1920-2170

Polarizasyon (degre)

±45

Enklinasyon elektrik (degre)

2-12

Akeri (dBi)

Panche mitan

16.5

16.6

16.7

Sou tout enklinezon

16.4±0.5

16.5±0.5

16.6±0.5

Premye Side Lobe Suppression (dB)

>15

>15

>15

Azimit Beamwidth 3dB (degre)

67±6

66±5

65±5

Elevasyon Beamwidth 3dB (degre)

7.9±0.5

7.5±0.6

7.0±0.5

Pwopòsyon kwa-polè @0 degre (dB)

>20

>20

>20

Rapò kwa-polè @±60 degre (dB)

>10

>9

>9

Rapò devan dèyè, 180 degre ± 30 degre (dB)

>22

>23

>23

VSWR

<1.5

3yèm PIM @ 2 x 43 dBm (dBc)

<-150

Izolasyon: andedan sistèm (dB)

>28

Izolasyon: entè-sistèm (dB)

>28

Max. pouvwa pou chak pò (W)

300

Enpedans (Ω)

50

Pwoteksyon Zeklè

DC Ground

Espesifikasyon mekanik(BASTA12.0)

Kalite RET

RET entegre (AISG2.0/3GPP)

Konektè AISG (1 antre ak 1 pwodiksyon)

2x8 (nan: Gason; soti: Fi)

Konektè

4x4.3-10 fi, Anba

Dimansyon antèn (H x W x P) (mm)

1389x270x140

Gwosè anbalaj (H x W x P) (mm)

1560x350x230

Pwa antèn (kg)

11.2±1.0

Pwa kranpon (kg)

2.1±0.5

Pwa anbalaj (kg)

15.5±1.0

Dyamèt poto enstalasyon

f50 ~ f110mm

Ranje enklinezon mekanik (degre)

0~15

Radòm materyèl

Fiberglass

Radòm koulè

Limyè gri

Tanperati operasyon (degre)

-40 rive +70

Chaj van @150km/h (N)

326/89/267 (Frontal/Lateral/Maksimòm)

Max. vitès operasyon van (km/h)

241

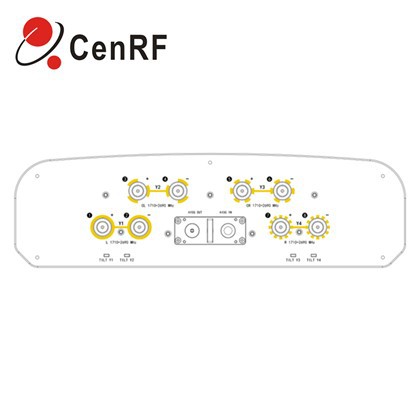

Layout

Gamme frekans

Etalaj

Konektè

Sou Inite

Kalite RET

1710-2170MHz

B1

1-2

1#

SRET

1710-2170MHz

B2

3-4

2#

SRET

Modèl

1710-2170MHz

Pwodwi pou Telefòn

Atik

Modèl

Pwa (kg)

Ranje enklinezon mekanik (degre)

Twous aliye

45YT

2.1±0.5

0-15
