8 Port antèn/4H

Espesifikasyon elektrik(BASTA V11.1)

Gamme frekans (MHz)

4×(1710-2690)(Y1,Y2,Y3,Y4)

Sou-ranje frekans (MHz)

1710-1920

1920-2180

2300-2400

2500-2690

Polarizasyon (degre)

±45

Enklinasyon elektrik (degre)

2-12 (Regilatè elektrik endepandan)

Akeri (dBi)

Panche mitan

16.7

17.1

17.2

17.4

Sou tout enklinezon

16.6±0.5

17.0±0.5

17.1±0.4

17.3±0.3

Premye Side Lobe Suppression (dB)

>16

>16

>16

>16

Azimit Beamwidth 3dB (degre)

67±5.0

64±4.0

62±3.5

60±3.5

Elevasyon Beamwidth 3dB (degre)

6.3±0.5

6.0±0.5

5.2±0.4

5.0±0.3

Pwopòsyon kwa-polè @0 degre (dB)

>20

>20

>18

>18

Rapò kwa-polè @±60 degre (dB)

>10

>10

>7

>7

Rapò devan dèyè 180 degre 30 degre (dB)

>25

>25

>26

>26

VSWR

<1.5

3yèm PIM @ 2 x 43 dBm (dBc)

<-153

Izolasyon: andedan sistèm (dB)

>28

Izolasyon: entè-sistèm (dB)

>28

Max. pouvwa pou chak pò (W)

250

Enpedans (Ω)

50

Pwoteksyon Zeklè

DC Ground

Espesifikasyon mekanik(BASTA V11.1)

Kalite RET

RET entegre (AISG2.0/3GPP)

Konektè AISG (1 antre ak 1 pwodiksyon)

(nan:Gason;soti:Fi)

Konektè

8×4.3-10 fi , Anba

Dimansyon antèn (H x W x P) (mm)

1470×500×158

Dimansyon anbalaj (H x W x P) (mm)

1760×590×245

Pwa antèn (kg)

21.0±0.2

Pwa kranpon (kg)

5.2±0.2

Pwa anbalaj (kg)

30.0±0.2

Dyamèt poto enstalasyon

f50 ~ f110mm

Radòm materyèl

Fiberglass

Ranje enklinezon mekanik (degre)

0~10

Radòm koulè

Limyè gri

Tanperati operasyon (degre)

-50 rive +70

Chaj van @150km/h (N)

678/213/904 (Devan/Lateral/dèyè bò)

Max. vitès operasyon van (km/h)

241

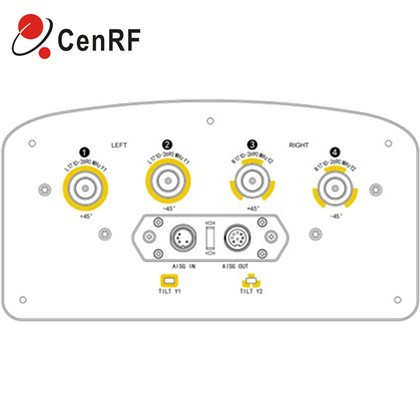

Layout

Gamme frekans

Etalaj

Konektè

1710-2690MHz

Y1/Y2/Y3/Y4

1-2/3-4/5-6/7-8

Modèl
